GitLab + Jenkins 建置CICD流程

前言

在軟體工程中，頻繁的交付新的軟體版本是常見的現象。而 在軟體版本持續更新的同時，如何保證程式保持一定的品質呢？ 若每一次的小部分更動都交由人力來監管品質，則消耗大量人力成本，且耗費時間也將提升。因此在應用程式的提交、建置、測試和部署中實施自動化，透過每次自動化的流程達成持續整合、持續交付與持續佈署。

什麼是CI(Continuous Integration, 持續整合)?

持續整合(CI)是開發人員將軟體系統每個變動實行自動化驗證，其中驗證包含：專案建置(build)、測試(test)、程式碼安全分析(analysis)等等，若驗證通過代表此次提交的更動版本對過去設置的標準，可以確定新版程式碼和原有的能否正確地整合在一起。這一系列的驗證會交由自動化工具執行，DevOps人員只需要將工具的觸發、執行等設定完成即可自動化運作。常見的CI工具如下：

• Jenkins
• Drone
• Circle CI
• GitLab CI

什麼是CD(Continuous delivery / Continuous deployment, 持續交付/持續佈署)?

持續交付(CD)是在持續整合的基礎上，將整合的專案進一步測試，嘗試將專案佈署至與正式版本環境相似的環境上，並且保持在隨時可以產出的狀況。例如將程式佈署後在測試環境進行動態測試，檢驗實際運行是否流暢。在完成持續交付後可以選擇自動/手動進行接續的自動佈署至正式環境，以啟用新版本內容。

持續佈署(CD)是在完成持續交付後進行自動佈署至生產環境的流程，代表專案的變動將套用至生產環境中，此外也將執行監控系統隨時檢測系統有無異常。

實作重點

• 流程分析
• 環境準備
  • Docker & Docker Compose安裝
  • 開源持續整合CI工具「 Jenkins 」安裝
  • 開源程式碼分析系統「 SonarQube 」安裝
  • Jenkins 環境設置 (插件安裝與設定)
• Jenkins 建立專案建置流程
  • 設置程式碼管理(SCM)
  • 設定建置觸發程序(Trigger)
  • 設定建置流程(Build)
  • 設置建置後動作(After Build)
  • 執行建置專案
  • Webhook自動化執行
• Pipeline形式專案建置流程
  • 撰寫Jenkins pipeline配置檔
• Jenkins分散式建構與佈署
  • 節點環境準備
  • 新增節點
  • 在pipeline上指定節點執行

流程分析

環境準備

雖然可以使用一般方式安裝Jenkins與SonarQube，但想到繁瑣的安裝步驟、版本更新，就選擇使用Docker與Docker Compose安裝啦

Docker 將軟體封裝到名為容器的標準化單位，容器是在作業系統層上虛擬化，並將容器獨立環境且直接使用系統OS資源，無須安裝/虛擬化作業系統。透過Docker可以最小化方式建立微服務且能快速啟動、停止、刪除等操作。其中Jekins與SonarQube都有各自的image提供在Docker hub上。

Docker Compose是為了協助定義和運行多容器應用程式而開發的工具，利用 YAML 檔案來配置需要的服務以及服務的環境設定。在Docker Compose中定義好Jenkins與SonarQube和SonarQube的資料庫服務後，最後只需要執行一行指令即可建置 (超方便！)

安裝Docker

Docker安裝指令如下：

#  移除舊版本的docker
sudo apt-get remove docker docker-engine docker.io containerd runc

sudo apt-get update

sudo apt-get install \
    apt-transport-https \
    ca-certificates \
    curl \
    gnupg \
    lsb-release

curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo gpg --dearmor -o /usr/share/keyrings/docker-archive-keyring.gpg

echo \
  "deb [arch=amd64 signed-by=/usr/share/keyrings/docker-archive-keyring.gpg] https://download.docker.com/linux/ubuntu \
  $(lsb_release -cs) stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null

sudo apt-get update
sudo apt-get install docker-ce docker-ce-cli containerd.io

# 測試是否安裝成功
docker -v

安裝完成後，需要給予使用者Docker權限

# 將$USER加入docker群組
sudo usermod -aG docker $USER

# 切換群組
newgrp docker

安裝Docker Compose

Docker Compose安裝指令如下：

sudo curl -L "https://github.com/docker/compose/releases/download/1.29.2/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose

sudo chmod +x /usr/local/bin/docker-compose

# 測試是否安裝成功
docker-compose --version

使用Docker Compose安裝Jenkins & SonarQube

我們在想要存放的docker-compose.yml、jenkins、sonarqube等資料的目錄新增docker-compose.yml，其中docker-compose.yml的內容如下：

# docker-compose的版本
version: '2'

services:
  jenkins:
    image: jenkins/jenkins:lts
    container_name: 'jenkins'
    ports:
      - "8080:8080"
      - "50000:50000"
		mem_limit: 1024m
    volumes:
      - ./jenkins:/var/jenkins_home
		networks:
      - devops

  sonarqube:
    image: sonarqube:lts
    container_name: 'sonarqube'
    depends_on:
      - db
    environment:
      SONAR_JDBC_URL: jdbc:postgresql://db:5432/sonar
      SONAR_JDBC_USERNAME: sonar
      SONAR_JDBC_PASSWORD: sonar
    volumes:
      - ./sonarqube/sonarqube_data:/opt/sonarqube/data
      - ./sonarqube/sonarqube_extensions:/opt/sonarqube/extensions
      - ./sonarqube/sonarqube_logs:/opt/sonarqube/logs
    ports:
      - "9000:9000"
		networks:
		      - devops
  db:
    image: postgres:12
    container_name: 'postgres'
    environment:
      POSTGRES_USER: sonar
      POSTGRES_PASSWORD: sonar
    volumes:
      - ./db/postgresql:/var/lib/postgresql
      - ./db/postgresql_data:/var/lib/postgresql/data
		networks:
      - devops

networks:
  devops:

在docker-compose.yml中設置了jenkins、sonarqube、database(sonarqube用的)服務，設定中每個服務包含了映像檔(image)、開放的port、需要映射到主機的資料(volumes)等，之後只要在docker-compose.yml就可以知道當初的設定，後續的更改或是擴充都很方便

建置服務 & 注意事項

在docker-compose.yml的目錄下執行建置指令：

# 執行已寫好的docker-compose.yml
docker-compose up

在建置過程可能會發現容器中途失敗退出的問題，原因有很多種，大部分在建置過程的紀錄都會顯示原因

sonarqube虛擬記憶體設定

由於SonarQube 使用 an embedded Elasticsearch (全文檢索引擎)，所以虛擬機的配置要符合 Elasticsearch production mode要求和File Descriptors配置，因此虛擬記憶體需要達到他的需求

# 永久更改的話，需在/etc/sysctl.conf設定

sudo sysctl -w vm.max_map_count=262144
sudo sysctl -w fs.file-max=65536

Jenkins權限處理

# uid 1000 為 jenkins用戶 (jenkins image's Dockerfile 設定的)
# 由於我們在volumes的路徑是./jenkins，所以是對該目錄進行權限設定，/var/jenkins_home是預設目錄
sudo mkdir ./jenkins
sudo chown -R 1000:1000 ./jenkins

服務建置成功後我們可以透過docker ps指令查看目前容器運行狀態

圖中可看到Jenkins開放的port是8080，sonarqube則是9000
因此在瀏覽器中打開對應的port可以看到服務的頁面

• jenkins：localhost:8080
• sonarqube：localhost:9000

Sonarqube預設帳號密碼
default account: admin
default password: admin

Jenkins環境設置

初始化

進入jenkins頁面中會發現jenkins要求我們輸入初始的管理員密碼以解鎖jenkins，密碼我們可以在映射到local端的jenkins目錄可以找到(./jenkins/secrets/initialAdminPassword)

將檔案裡的密碼貼上後就進入到下個頁面啦

Jenkins提供2種方式客製化自己的Jenkins，分別是安裝建議的插件 和 自己選擇插件安裝 ，兩者看個人喜好選擇，之後都可以再安裝或刪除個別插件

這邊我選擇安裝建議的插件，在下圖可以看到它幫我們先安裝Git、Github、Gradle、Pipleline、Mailer等插件

設定第一個管理員使用者
安裝插件完成後會要求我們設定管理員的帳戶資訊，也就是之後登入jenkins的帳戶

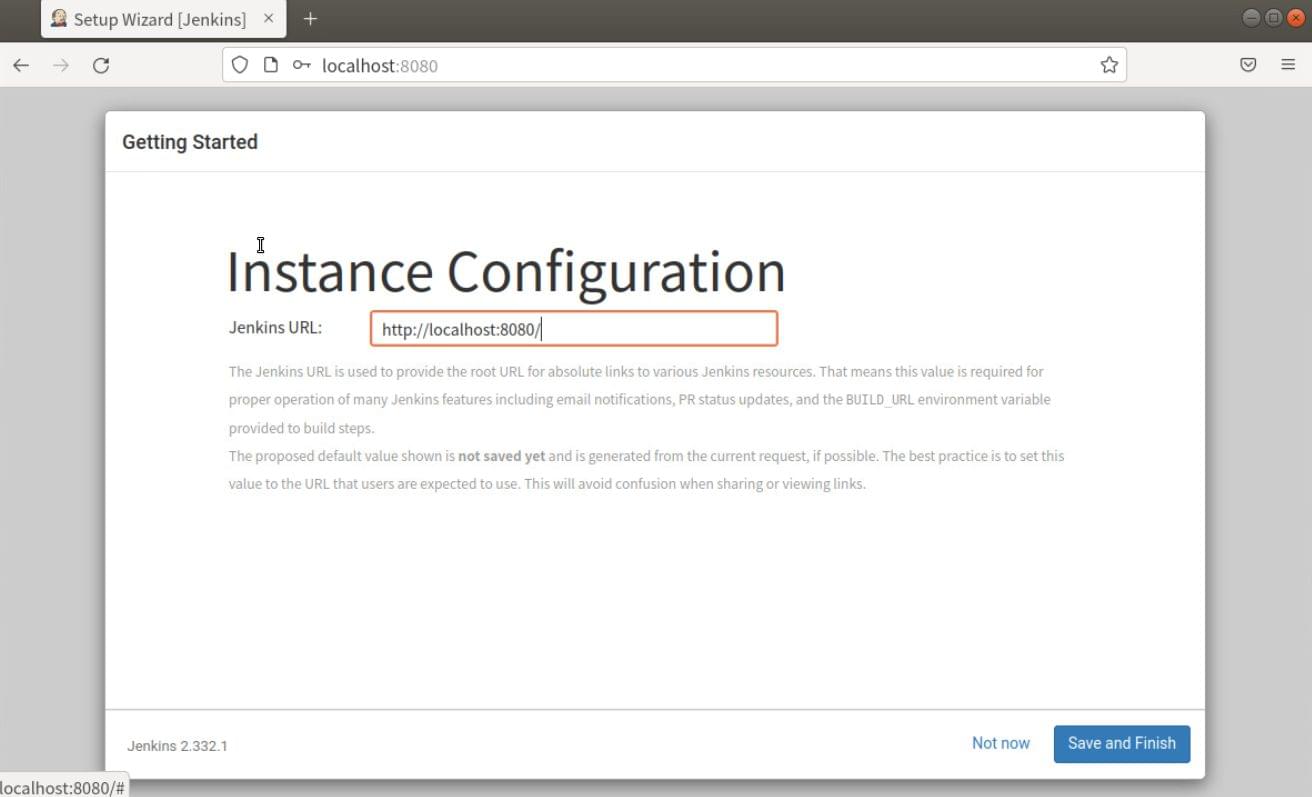

設定Jenkins server的網址
jenkins以及插件可能會需要用到，提供給使用者正確的網址路徑

設定完畢後，就進入到Jenkins主頁面啦

安裝插件

在jenkins左側選單中有Mange Jenkins的選項，其中包含Jenkins的相關設定以及各插件設定
這裡將預先安裝以下插件，在接續的實作過程中會使用到

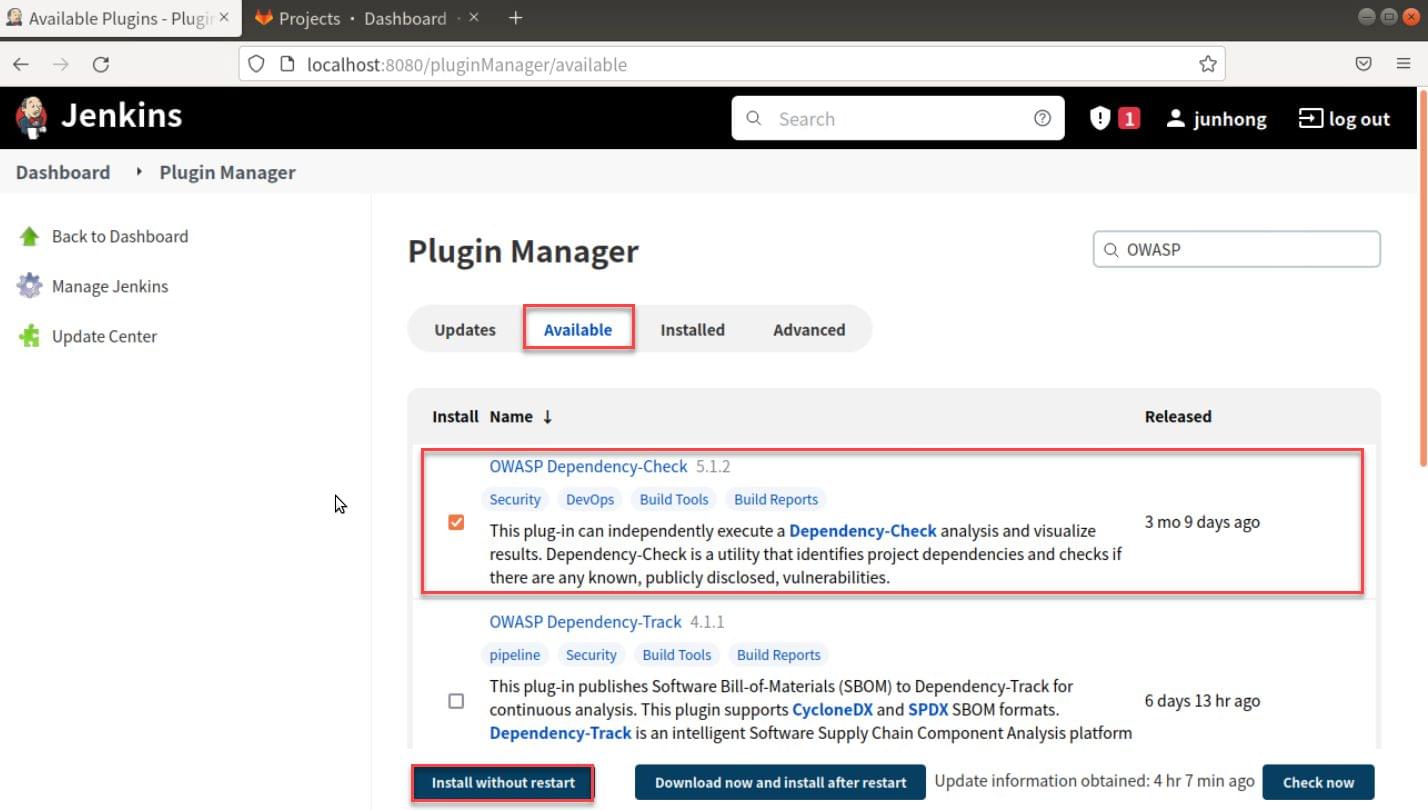

1. 在進入管理插件頁面後，需要注意的是要點選Available選項才能找到尚未安裝的插件
2. 在使用右上的搜尋欄找到所需的插件吧

• GitLab
• SonarQube
• Jacoco
• OWASP Dependency Check
• Slack

GitLab插件支援使用gitlab webhook來觸發建置程序

SonarQube插件支援建置時，掃描程式碼分析程式碼品質與安全

Jacoco插件更方便顯示程式碼覆蓋率報告

OWASP Dependency Check插件能掃描分析專案依賴危險

Slack插件可以透過建置完成發送通知至Slack上

插件設定

有些插件在Jenkins系統設定頁面會提供插件的全域設定，例如sonarqube的伺服器位置、權限、版本或是slack的工作區、權限，這些共用性的設定無需在專案流程中每次特別設置

• SonarQube
• OWASP Dependency Check
• Slack

設置Sonarqube Server
Jenkins需要知道Sonarqube Server的網址、權限才能串接

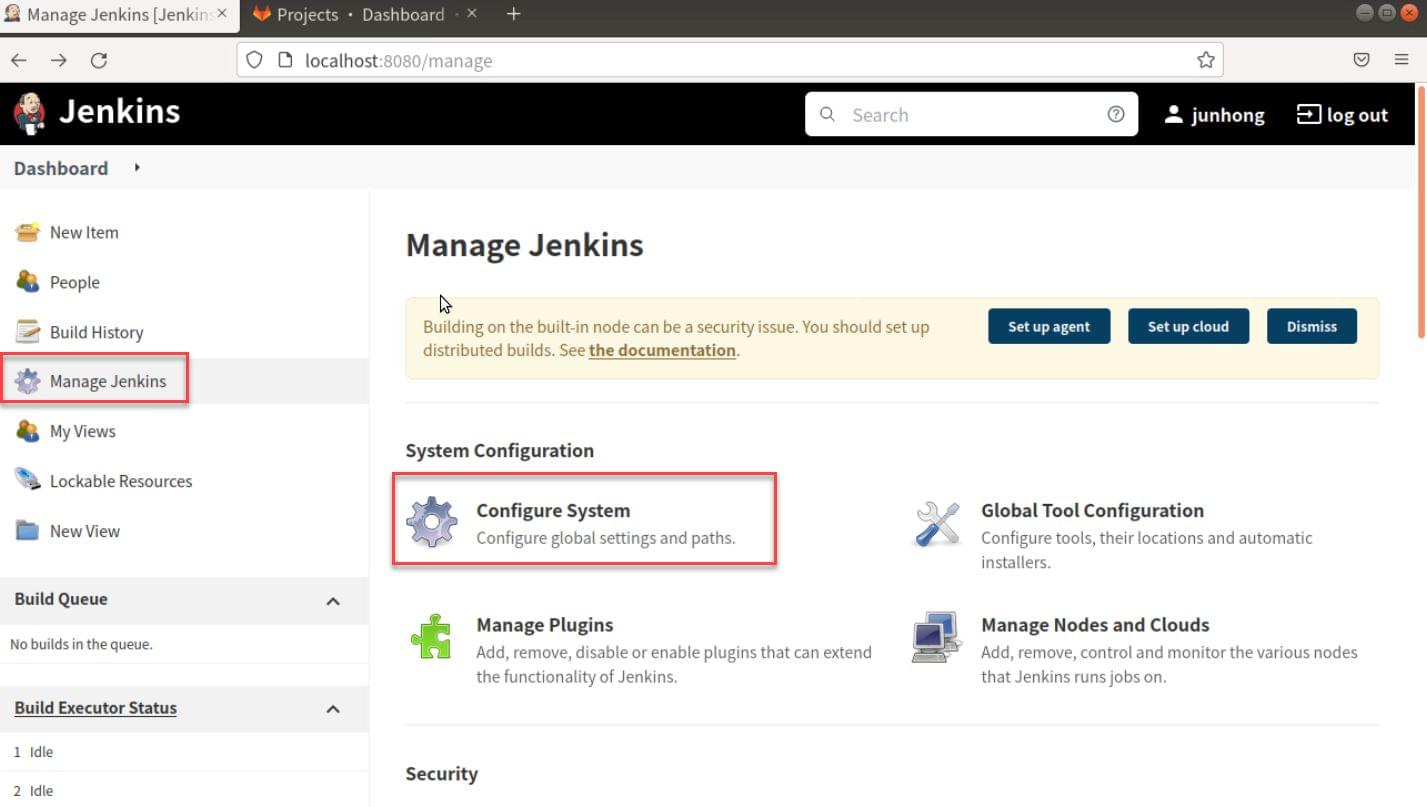

步驟1：首先到管理Jenkins選單頁，並點擊系統設置選項

步驟2：找到SonarQube servers區塊，新增sonarqube server

步驟3：填入SonarQube相關資訊

• Name：自訂名稱 (辨識不同server用途)
• Server URL：docker compose架設的sonarqube server的 URL
• Server authentication token：sonarqube權限金鑰 (需在sonarqube取得金鑰)

步驟3-1：前往SonarQube頁面產生權限金鑰

步驟3-2：複製sonarqube權限金鑰

步驟3-3：設置sonarqube權限 (選擇權限驗證種類：Secret text)

設置Sonarqube Scanner
Sonarqube Scanner幫助掃描專案程式碼

步驟1：在Jenkins管理頁面選擇全域工具設置

步驟2：新增Sonarqube Scanner，並選擇合適的版本

在這邊將設置OWASP Dependency Check的版本和名稱

步驟1：在Jenkins管理頁面選擇全域工具設置

步驟2：新增OWASP Dependency Check，並選擇合適的版本

我們需要從Slack建立機器人，並且取得slack上的網域和金鑰

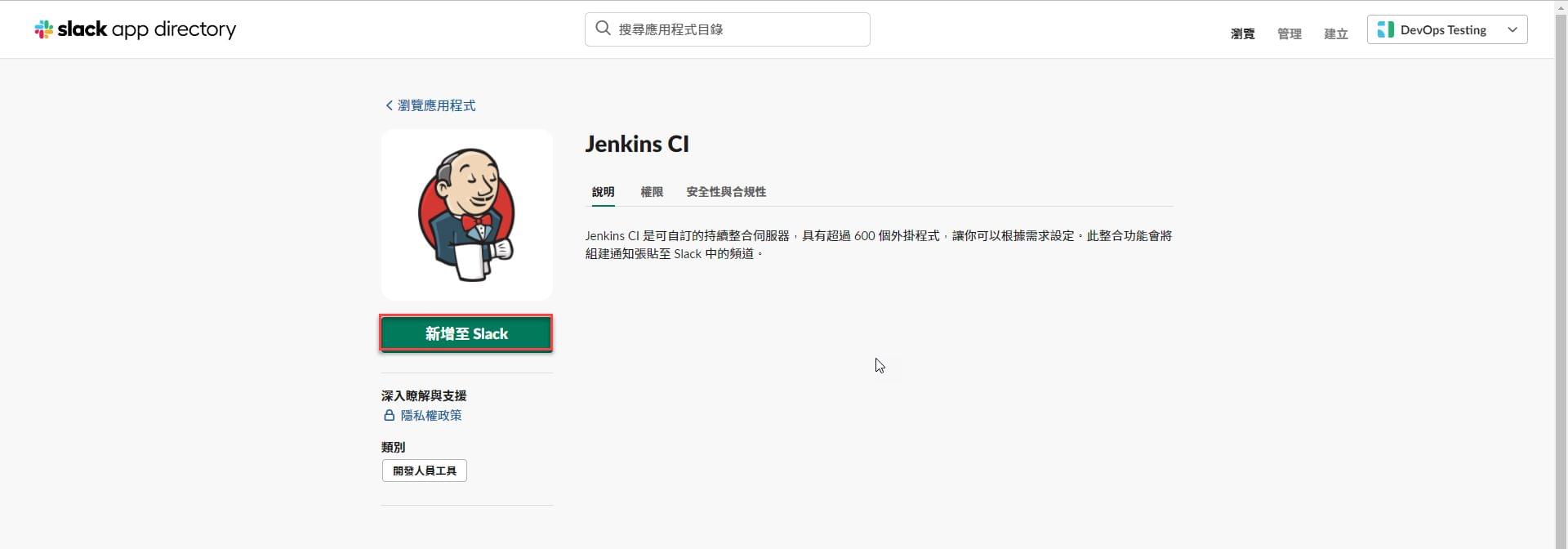

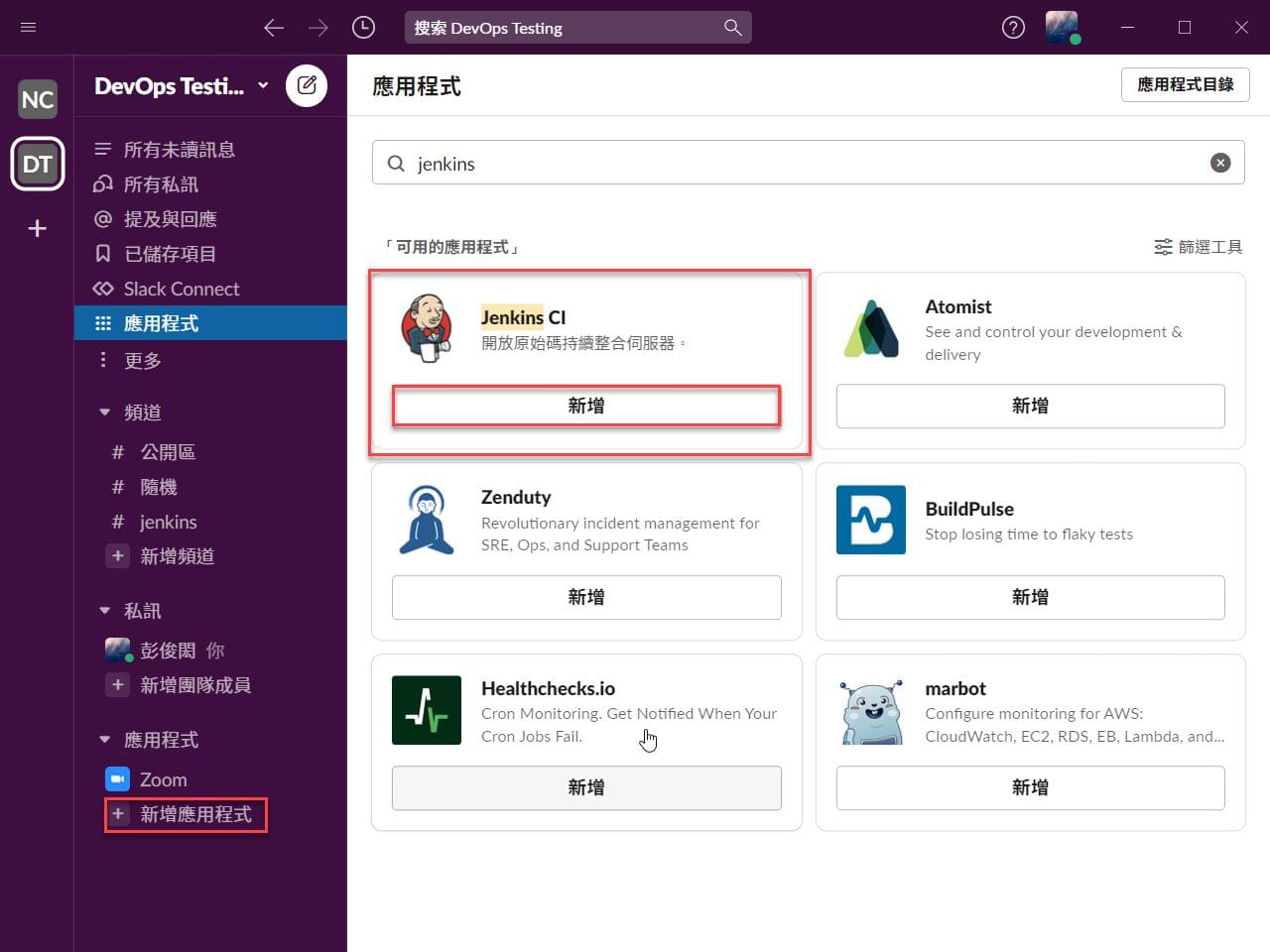

步驟1：在Slack新增Jenkins CI應用程式

步驟2：選擇Jenkins機器人發通知的頻道

步驟3：Slack上詳細說明了接續設定，其中包含網域和權限

步驟4：在Slack設置中要求我們填入工作區網址、權限、預設頻道/成員ID
步驟5：設定完成後可以點擊右下的Test Connection測試有無成功，若成功Jenkins bot將發送一則測試訊息至當初設定的Slack頻道上

測試後Jenkins機器人將發送一則測試消息在頻道上

建立專案建置流程

環境設定完了就可以正式進入建立專案建置流程啦！

步驟1：首先在Jenkins主頁點擊New Item創建項目

步驟2：輸入項目名稱，這邊選擇Freestyle project(提供彈性UI設置)

到設置頁面可以看到上方有6個選項

1. General：一般設定
2. Source Code Management：專案程式碼管理，讓Jenkins知道要Checkout的專案，以及分支
3. Build Triggers：建置觸發條件，除了在UI上手動建置，也可以給予觸發條件，以自動化執行
4. Build Enviroment：建置環境
5. Build：建置動作
6. Post-build Actions：建置”後”動作 (通知、產生報告等等)

設置程式碼管理(SCM)

步驟1：在程式碼管理必須設定Git repositories，填入專案網址以及專案權限

步驟2：專案權限設置中可以使用UserName with password種類，輸入GitLab/Github的帳密即可

權限設置好後，原先的紅字錯誤就消失啦

設定建置觸發程序(Trigger)

在建置觸發條件中勾選當有push變更至GitLab時觸發，下方提供Push, Merge等事件選擇

設定建置流程(Build)

在建置流程中我希望依序執行 build → Jacoco(unit test、coverage rate) → SonarQube → Deoendency check

設置Gradle

這裡我使用java gradle專案，新增呼叫gradle script(在先前初始化時選擇的建議安裝內有包含gradle插件)
由於我專案內有gradle wrapper，就不使用Jenkins上的Gradle環境了 (PS. 若需要需前往插件設定新增Gradle版本)

在gradle build生命週期中test也包含在內(test將執行jacoco的單元測試與覆蓋率)

使用maven也有相應的插件，其他語言的專案也可以直接選擇使用Execute shell方式輸入指令方式

設置SonarQube Scanner
在Gradle build和test完成後會有Java Class檔和jacoco report，接著提供給SonarQube Scanner掃描
我們需要設定相關參數給Sonarqube Scanner知道

• sonar.projectKey：專案ID (可自訂)，用來辨識project
• sonar.projectName：專案名稱，會顯示於sonarqube上
• sonar.projectVersion：專案版本
• sonar.sources：專案程式碼來源位置
• sonar.java.binaries：專案編譯Java Class位置
• sonar.coverage.jacoco.xmlReportPaths：Jacoco報告路徑

設置Dependency-Check
Dependency-Check基本上不需要設定，只要在插件設定時有設置好Dependency-Check版本即可

設置建置後動作(After Build)

在完成建置後，我們可以在建置後動作產生一些報告或者通知

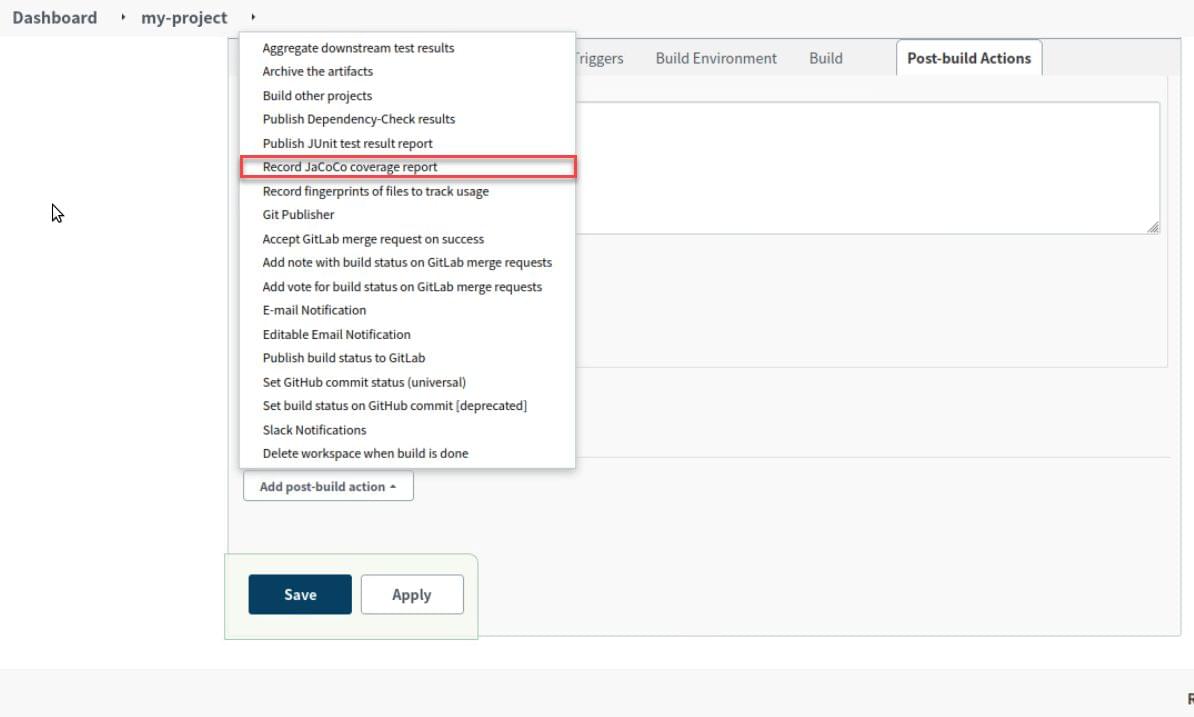

產生Jacoco報告

基本上不需要設定

產生Dependency-Check報告

可以指定Dependency-Check產出的報告檔案路徑
PS. 基本上在圖形介面上就有報告可以查看

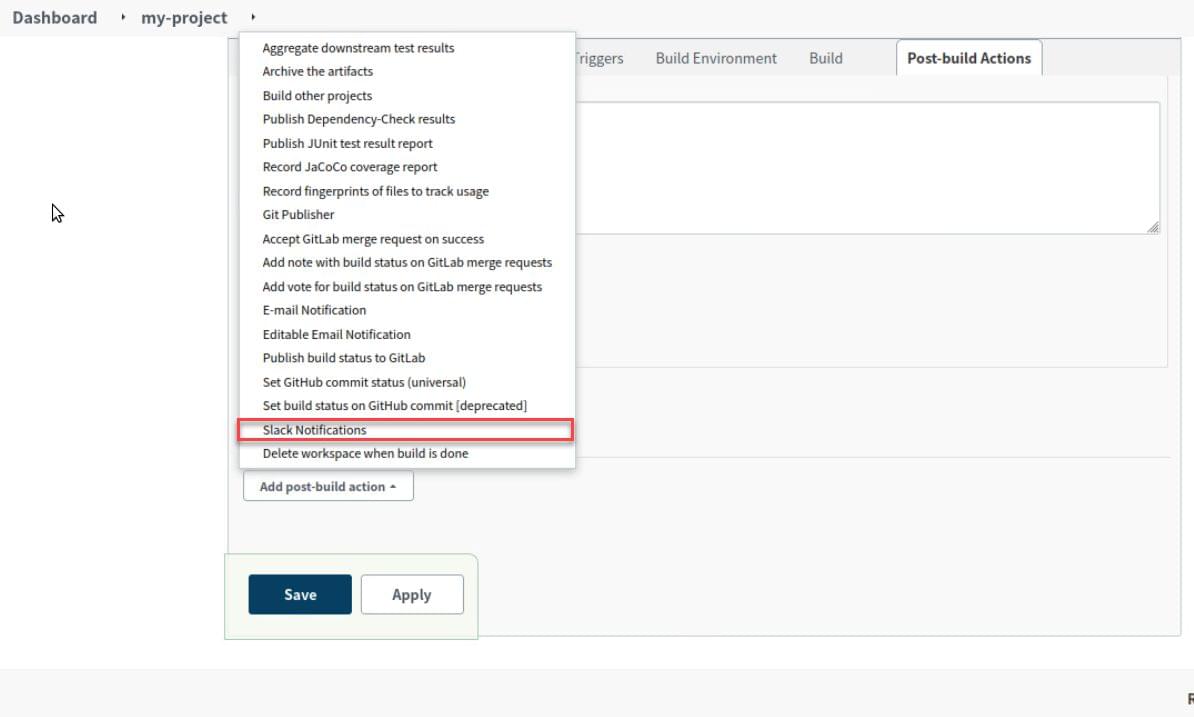

發送Slack通知

我們在插件設定已經完成串接，這邊只需要勾選觸發條件

執行建置專案

完成專案建置設定後，目前有2種方式可以觸發專案建置

1. 手動執行
2. 透過專案設置的觸發器條件執行，先前設置是當gitlab有push event時

為了確保建置設定沒有出錯，可以先使用手動方式執行

執行後在左下可以看到此次建置的資訊(目前進度以及編號(第幾次執行)等)，若建置完畢後出現三種結果：

• 紅燈代表失敗
• 橘燈代表不穩定
• 綠燈代表成功

在完成建置後可以點擊建置編號查看此次建置的詳細內容

另外在建置的開始與結束我們應該會在Slack收到Jenkins bot的消息，其中Jenkins會通知此次建置的狀態、時間，另外也附上此次專案建置的連結 (或許會有多個專案執行)

在左側選單還有許多內容可以查看，還記得我們剛才設定的其他報告嗎?

1. Console Output：整個建置的歷程
2. Coverage Report：專案覆蓋率報告 (Jacoco)
3. Dependency-Check：專案依賴檢查報告

Coverage Report

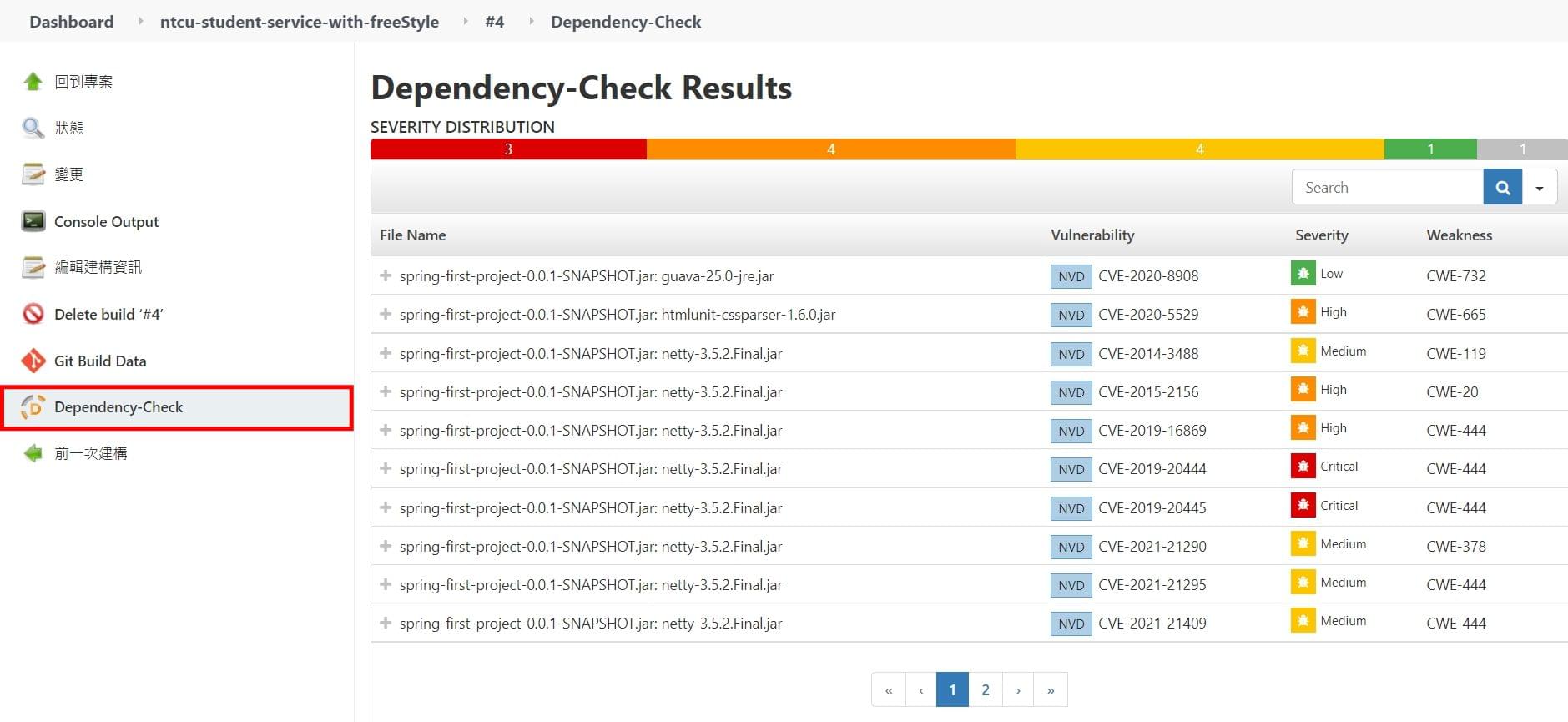

Dependency-Check

Sonarqube
則需在專案流程主頁點擊，且詳細內容需至sonarqube伺服器網頁上查看

在Sonarqube上可以看到專案的bug、漏洞、不良習慣、技術債花費時間等

如果手動建置有成功的話，可以試試看透過Gitalb webhook觸發

GitLab webhook設定
步驟1：首先到GitLab專案頁面上，選擇Setting -> Integrations -> Jenkins CI

步驟2：這邊填上Jenkins url，注意是domain + port，不需要子路徑喔
Project name填上Jenkins上新增項目的名稱

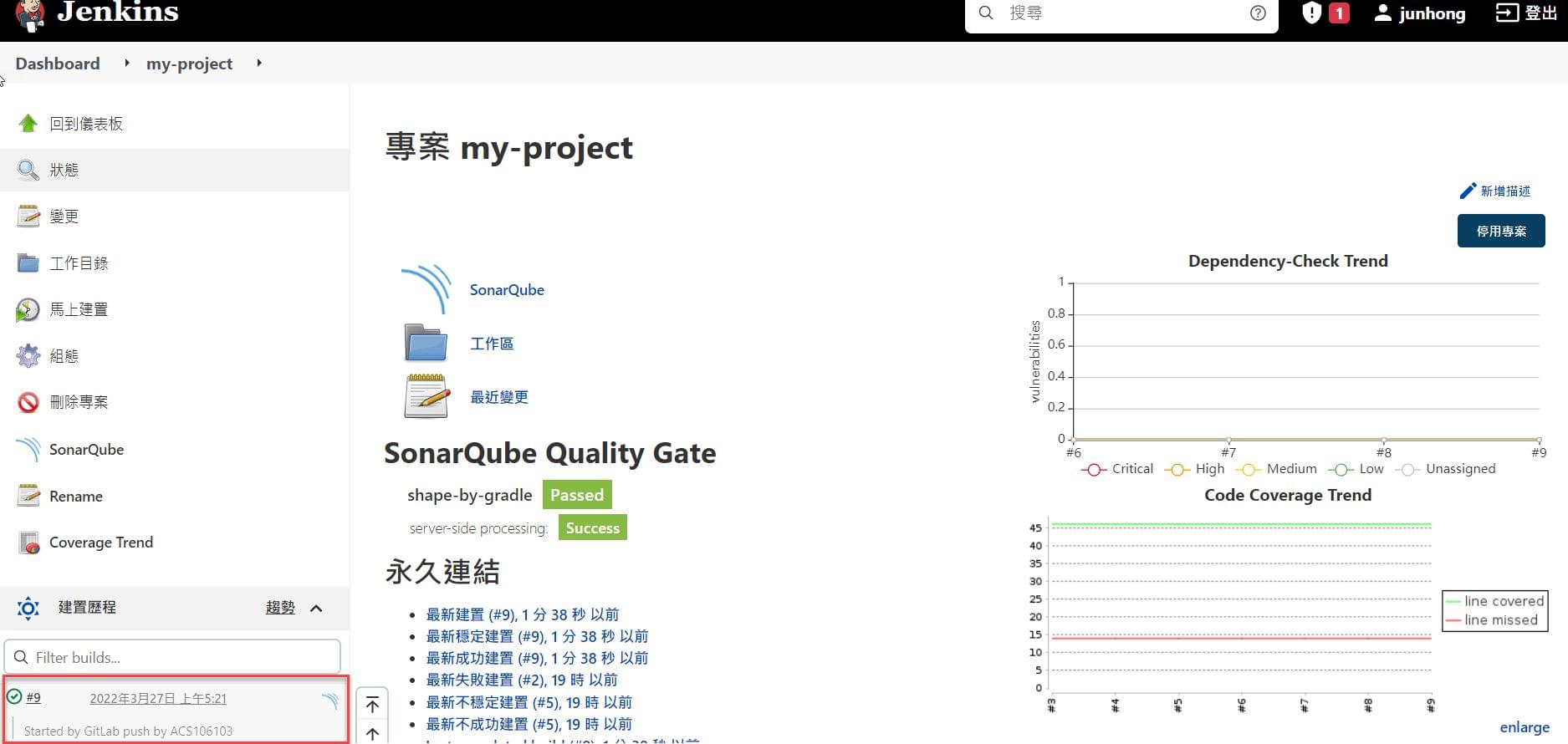

若使用Gitlab webhook發送的方式觸發的話，可以在該次建置的觸發者，Slack上也可以看到

Pipeline形式專案建置流程

剛才我們使用Free-Style的形式建置專案流程，其中可以透過在Jenkins上UI點選輸入形式自定義內容。那Pipeline形式有何不同呢? Pipeline有2個不錯的特點

1. 程式碼形式簡潔易讀的設定內容
2. 配置檔整合至git專案上，供開發人員在開發專案時即可了解建置流程

新增項目
步驟1：在新增項目種選擇Pipeline

新增後進入設定頁面，會發現Jenkins有提供部分UI設定，主要是給將Pipeline寫在Jenkins上的人使用的或者一些Pipeline設定的選擇，若步驟2：選擇pipeline配置檔在Git專案上則需要切換選項

步驟3：這邊只需要設置Git專案的資訊即可

撰寫Jenkins pipeline配置檔

首先Jenkins pipeline配置檔預設是專案根目錄的Jenkinsfile檔案，如果想更換位置可以在Jenkins的UI上設定

撰寫方法很簡單，使用大括弧形式並配合關鍵語意即可：

• pipeline：整個流程的最外層
• agent：是指定執行時的節點
• stages：是設置階段執行內容與環境，我們可以為stage有個暱稱，執行時在Jenkins上可以更直觀看出現在的進度
• post：是建置後需要執行的步驟，這邊我們可以做報告產出、通知等，另外post提供各種狀態可以附加的動作always、changed、fixed、regression、aborted、failure、success、unstable、unsuccessful 和 cleanup

pipeline {
    agent any
    stages {
        stage('Checkout SCM') {
            steps {
                echo 'Checkout SCM'
                git url: 'https://gitlab-se.ntcu.edu.tw/ntcu-acs106103/shape-by-gradle.git', branch: 'master', credentialsId: 'gitlab-user'
            }
        }
        stage('Build') {
            steps {
                echo 'Building'
                sh 'chmod +x ./gradlew'
                sh './gradlew clean build'
            }
        }
        stage('Analyze') {
            environment {
                scannerHome = tool 'SonarQube 4.6.2' // SonarQube Scanner 該版本Name
            }
            steps {
                echo 'Analyzing'
                withSonarQubeEnv('sonarqube') { // SonarQube servers Name
                    sh "${scannerHome}/bin/sonar-scanner " +
                    "-Dsonar.projectKey=spring-first-project " +
                    "-Dsonar.projectName=spring-first-project " +
                    "-Dsonar.sources=./src " +
                    "-Dsonar.java.binaries=./build/classes/java "
                }
            }
        }
    }
    post {
        always {
            junit 'build/test-results/**/*.xml'
            jacoco()
        }
    }
}

Checkout SCM是可以省略的，因為在Jenkins上我們已經設置了Git專案
若將pipeline設置在Jenkins上則需要撰寫

設定完成後push至gitlab上，我們一樣先進行手動建置
若要Gitlab webwook觸發則須在Jenkins UI設定trigger，畢竟Jenkinsfile在Git上

Jenkins分散式建構與佈署

Jenkins提供新增節點功能，使Jenkins可以將任務派發給其他節點，加快作業執行以及減少Jenkins主機工作負載量(workload)，以確保 Jenkins 可以保持在最佳的運作狀態下。

另外我們也可以在指定節點執行專案內容達到佈署效果

節點環境準備

我們需要為另一台server準備jenkins的使用者、工作區以及Java8環境

新增使用者

# 新增使用者
sudo adduser jenkins

# 切換使用者
su jenkins

新增使用者的ssh公私鑰 & 安裝Java 8

cd ~/.ssh
ssh-keygen -f "jenkinsAgent_rsa"
cat jenkinsAgent_rsa.pub >> ~/.ssh/authorized_keys
chmod 700 ~/.ssh
chmod 600 ~/.ssh/authorized_keys ~/.ssh/jenkinsAgent_rsa

cat ~/.ssh/jenkinsAgent_rsa

# 安裝Java 8
sudo apt-get install openjdk-8-jdk

新增節點

步驟1：在管理Jenkins頁面點擊管理節點

步驟2：新增節點

步驟3：輸入節點名稱以及勾選類別

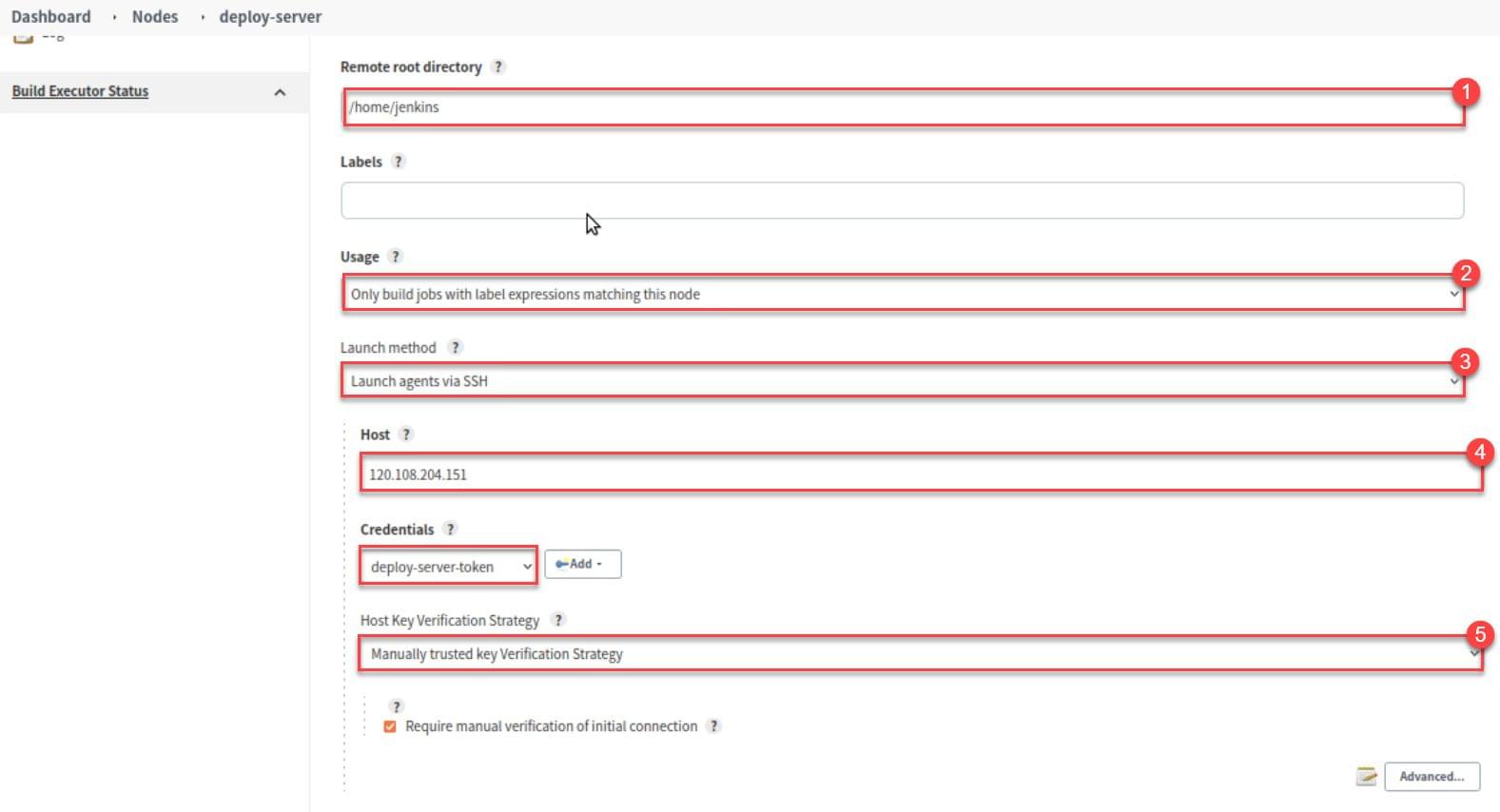

1. Remote root directory：遠端根目錄，就像是Jenkins Home一樣會放置工作區的內容
2. Usage：使用模式，這邊我是設置只有指定該節點時才使用
3. Launch method：啟動方式，透過SSH方式
4. Host：主機IP
5. Credentials：權限認證，驗證使用SSH方式，附上private key
6. Host Key Verification Strategy：金鑰認證策略，這邊選擇手動驗證，在Jenkins UI的側邊欄上會有選項要確認


設定完畢後，Jenkins就會開始嘗試連上新的節點，將Jenkins的相關程式安裝至新節點上
此時可從圖中看到還在啟動中

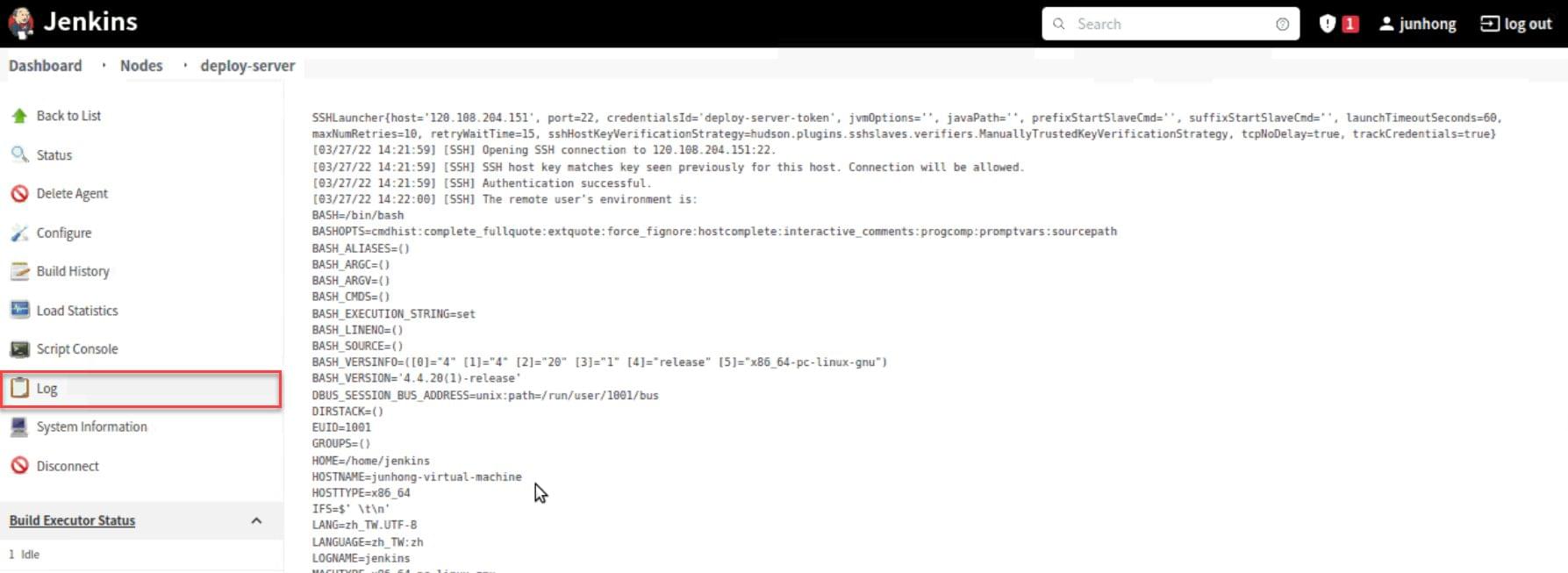

點擊節點的Log中可以看到節點目前的狀況

啟動完畢後，就可以看到節點的資訊

在pipeline上指定節點執行

這裡新增了佈署的stage，並且佈署的stage上指定了deploy-server節點

pipeline {
    agent any
    stages {
        stage('Checkout SCM') {
            steps {
                echo 'Checkout SCM'
                git url: 'https://gitlab-se.ntcu.edu.tw/ntcu-acs106103/shape-by-gradle.git', branch: 'master', credentialsId: 'gitlab-user'
            }
        }
        stage('Build') {
            steps {
                echo 'Building'
                sh 'chmod +x ./gradlew'
                sh './gradlew clean build'
            }
        }
        stage('Analyze') {
            environment {
                scannerHome = tool 'SonarQube 4.6.2' // SonarQube Scanner 該版本Name
            }
            steps {
                echo 'Analyzing'
                withSonarQubeEnv('sonarqube') { // SonarQube servers Name
                    sh "${scannerHome}/bin/sonar-scanner " +
                    "-Dsonar.projectKey=spring-first-project " +
                    "-Dsonar.projectName=spring-first-project " +
                    "-Dsonar.sources=./src " +
                    "-Dsonar.java.binaries=./build/classes/java "
                }
            }
        }
				stage('PassDeployFile') {
            steps {
                stash includes: 'docker-compose.yml', name: 'docker-compose.yml'
                stash includes: 'Dockerfile', name: 'Dockerfile'
            }
        }
        stage('Deploy') {
            agent { label 'deploy-server' }
            steps {
                unstash 'docker-compose.yml'
                unstash 'Dockerfile'
                sh 'sudo docker-compose up -d'
            }
        }
    }
    post {
        always {
            junit 'build/test-results/**/*.xml'
            jacoco()
        }
    }
}

結語

在整篇中我們可以看到大多都透過UI設定就完成了許多自動化的流程，而透過串接許多工具使流程自動化，就可以讓開發與維運減少成本。另外，若團隊專案有額外需求還可以客製化自己的插件，研究Jenkins插件撰寫也是不錯的點子。
